各種閥門工作原理動態圖及試壓方法

一般情況下，工業閥門在使用時不做強度試驗，但修補過后閥體和閥蓋或腐蝕損傷的閥體和閥蓋應做強度試驗。

閥門試壓常用的介質有水、油、空氣、蒸汽、氮氣等，各類工業閥門含氣動閥門的試壓方法如下：

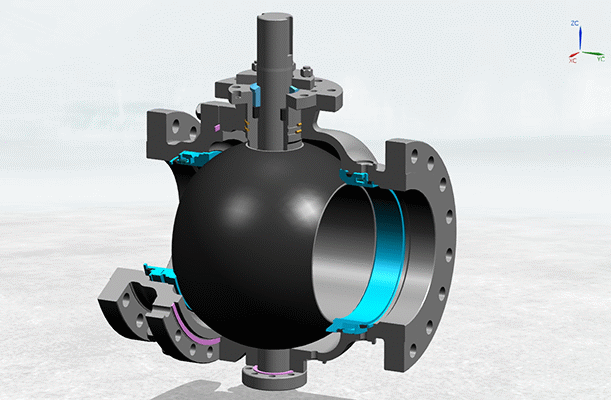

一、球閥

球閥的試壓方法

氣動球閥的強度試驗應在球體半開狀態下進行。

1. 浮動式球閥密封性試驗

將閥處于半開狀態，一端引入試驗介質，另一端封閉；將球體轉動幾次，閥門處于關閉狀態時打開封閉端檢查，同時檢查填料和墊片處密封性能，不得有滲漏現象。然后從另一端引入試驗介質，重復上述試驗。

2. 固定式球閥密封性試驗

在試驗前將球體空載轉動幾次，固定式球閥處于關閉狀態，從一端引人試驗介質至規定值；用壓力表檢查引入端密封性能，使用壓力表精度0．5～1級，量程為試驗壓力的1．5倍。

在規定時問內，沒有降壓現象為合格；再從另一端引入試驗介質，重復上述試驗。然后，將閥門處于半開狀態，兩端封閉，內腔充滿介質，在試驗壓力下檢查填料和墊片處，不得有滲漏。

3.   三通球閥應在各個位置上進行密封性試驗。

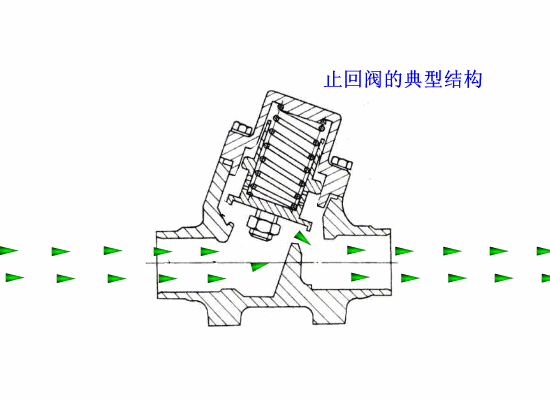

二、止回閥

止回閥的試壓方法

止回閥試驗狀態：升降式止回閥閥瓣軸線處于與水平垂直的位置；旋啟式止回閥通道軸線和閥瓣軸線處于與水平線近似平行的位置。

強度試驗時，從進口端引入試驗介質至規定值，另一端封閉，看閥體和閥蓋無滲漏為合格。

密封性試驗從出口端引入試驗介質，在進口端檢查密封面處，填料和墊片處無滲漏為合格。

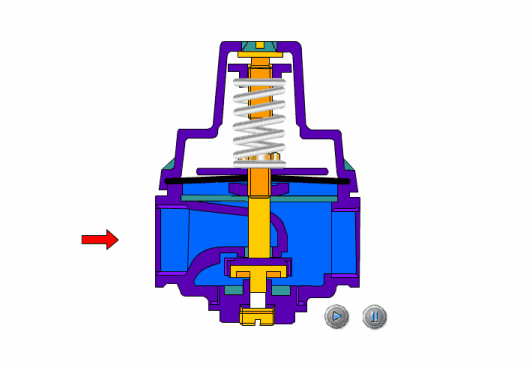

三、減壓閥

1. 減壓閥的強度試驗一般以單件試驗后組裝，亦可組裝后試驗。

強度試驗持續時間：DN<50mm的lmin；dn65～150mm的大于2min；dn>150mm的大于3min。波紋管與組件焊接后，應用減壓閥后最高壓力的1．5倍、用空氣進行強度試驗。

2. 密封性試驗時按實際工作介質進行。

用空氣或水試驗時，以公稱壓力的1．1倍進行試驗；用蒸汽試驗時，以工作溫度下允許的最高工作壓力進行。進口壓力與出口壓力之差要求不小于0.2MPa。

試驗方法為：進口壓力調定后，逐漸調節該閥的調節螺釘，使出口壓力在最大與最小值范圍內能靈敏地、連續地變化，不得有停滯、卡阻現象。

對蒸汽減壓閥，當進口壓力調走后，關閉閥后截斷閥，出口壓力為最高和最低值，在2min內，其出口壓力的升值應符合表4.176—22中規定，同時，閥后管道容積符合表4.18中規定為合格。

對水、空氣減壓閥，當進口壓力調定后，出口壓力為零時，關閉減壓閥進行密封性試驗，在2min內無泄漏為合格。

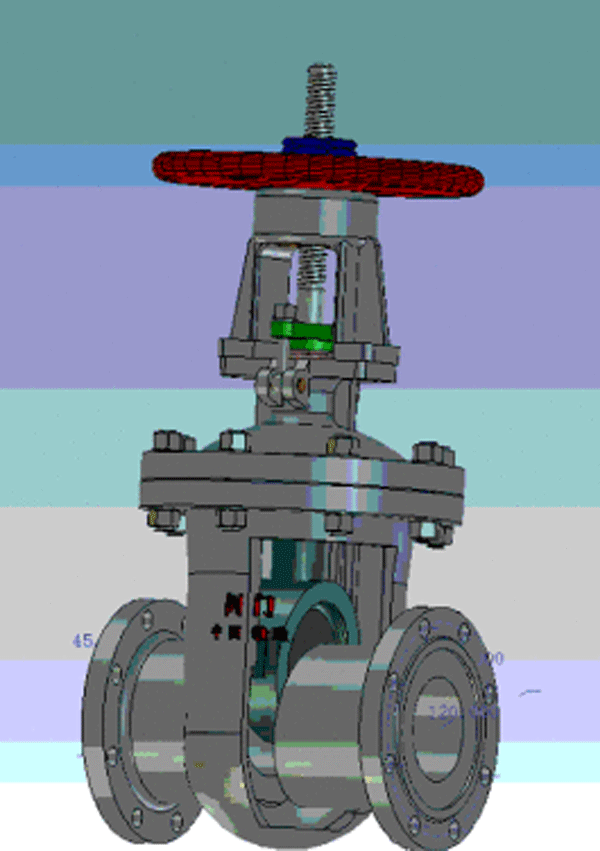

四、閘閥

閘閥的試壓方法

閘閥的強度試驗與截止閥一樣。閘閥的密封性試驗有兩種方法。

1. 閘板開啟，使閥內壓力升至規定值；然后關閉閘板，立即取出閘閥，檢查閘板兩側密封處有否滲漏或者直接往閥蓋上的堵頭內注入試驗介質至規定值，檢查閘板兩側密封處。

以上方法叫做中間試壓。這種方法不宜在公稱通徑DN32mm以下的閘閥做密封試驗。

2. 另一種方法是將閘板開啟，使閥門試驗壓力升至規定值；然后關閘板，打開一端盲板，檢查密封面是否滲漏。再倒頭，作以上重復試驗至合格為止。

氣動閘閥填料和墊片處密封性試驗應在閘板密封性試驗之前進行。

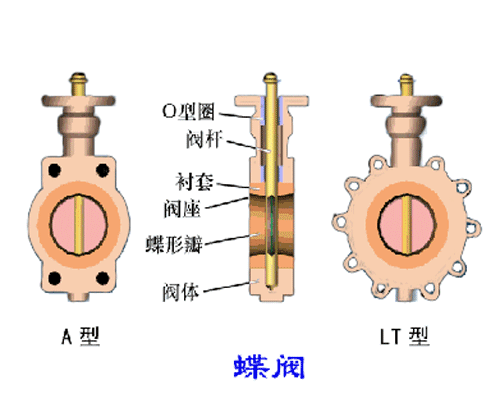

五、蝶閥

蝶閥的試壓方法

氣動蝶閥的強度試驗與截止閥一樣。

蝶閥的密封性能試驗應從介質流人端引入試驗介質，蝶板應開啟，另一端封閉，注入壓力至規定值；檢查填料和其他密封處無滲漏后，關閉蝶板，打開另一端，檢查蝶板密封處無滲漏為合格。

作為調節流量用的蝶閥可不做密封性能試驗。

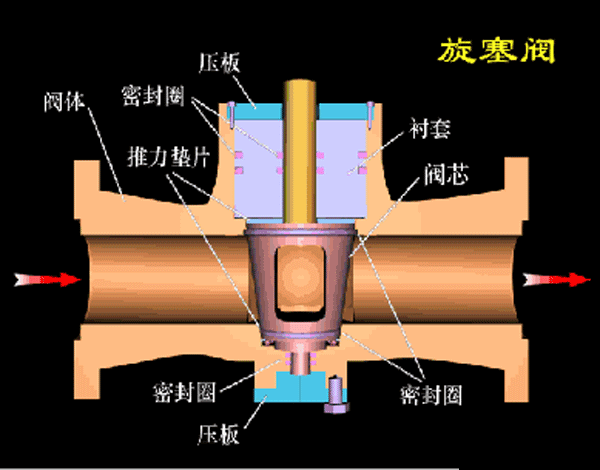

六、旋塞閥

旋塞閥的試壓方法

1. 旋塞閥進行強度試驗時，介質從一端引入，封閉其余通路，將塞子依次旋轉到全開的各工作位置進行試驗，閥體未發現滲漏為合格。

2. 密封性試驗時，直通式旋塞應保持腔內與通路壓力相等，將塞子旋轉到關閉位置，從另一端進行檢查，然后將塞子旋轉180°重復上述試驗。

三通式或四通式旋塞閥應保持腔內與通路一端壓力相等，將塞子依次旋轉到關閉位置，壓力從直角端引入，從其他端同時進行檢查。

旋塞閥試驗前允許在密封面上涂一層非酸性稀潤滑油，在規定時間內未發現滲漏和擴大的水滴為合格。旋塞閥試驗時間可短一些，一般按公稱通徑規定為l～3min。

煤氣用的旋塞閥應以1．25倍工作壓力進行空氣密封性試驗。

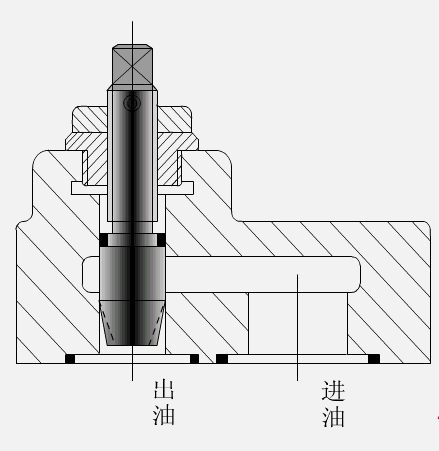

七、截止閥

截止閥和節流閥的試壓方法

截止閥和節流閥的強度試驗，通常將組裝好的閥門放在試壓架中，打開閥瓣，注入介質至規定值，檢查閥體和閥蓋是否冒汗和滲漏。也可單件進行強度試驗。密封性試驗只做截止閥。

試驗時截止閥的閥桿成垂直狀態，閥瓣開啟，介質從閥瓣底下一端引入至規定值，檢查填料和墊片處；待合格后關閉閥瓣，打開另一端檢查是否有滲漏。

如果閥門強度和密封性試驗都要做時，可先做強度試驗，然后降壓至密封性試驗規定值，檢查填料和墊片處；再關閉閥瓣，打開出口端檢查密封面是否滲漏。
